fpc排线2.4寸液晶屏FPC R550E50 24pin 96线134线

fpc排线2.4寸液晶屏FPC R550E50 24pin 96线134线fpc排线2.4寸液晶屏FPC R550E50 24pin 96线134线

产品简介

FPC类型:fpc排线2.4寸液晶屏FPC R550E50
FPC公差:±0.03mm
FPC厚度:0.13mm
FPC表面处理:沉金1迈
关于FPC:加急样板24-48小时 / 样板1-3天出货

产品详情

FPC是Flexible Printed Circuit的简称,又称软性线路板、柔性印刷电路板,挠性线路板,简称软板或FPC;FPC排线运用于手机、笔记本电脑、PDA、数码相机、LCM等电子产品。FPC排线是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性,可挠性印刷电路。
产品参数

PRODUCT PARAMETERS

型号:

fpc排线2.4寸液晶屏FPC R550E50

机械刚性:

柔性

层数:

双面

产品厚度:

0.1MM±0.03

小孔径:

0.2

阻焊膜/阻焊油:

黄色覆盖膜、白色字符油墨铜

基材:

铜/有胶AR

绝缘材料:

有机树脂

基材类型:

电解箔

耐温测试:

热冲击288°C 10SEC

加工周期:

样品15天、量产15-20天

保质期:

12个月

补强材料:


储存环境:

避光真空储存、温度<259C湿度< 70%

线宽线距:

0.055/0.05

实力FPC排线厂家 您身边的诚信FPC生产厂家

FPC加急打样

(24 小时加急打样)

FPC免费拿样

严控品质

IPC2级标准高品质FPC,精堪工艺、精细工艺,品质看得见

精良加工

接触性能良好方便产品结构安装,选用高品质材质,由我们精心制造,有质感且耐用

精堪工艺

产品精堪工艺,边缘无毛刺外形美观,贴合市场产品

严格检测

产品严格经过多道设备工序扫描检查及检测,确保焊接的可靠性

支持定制

支持OEMODM代工,从图纸设计到线路板制作及SMT加工,一站式服务配合供应商


全面推行ISO9001质量体系认证,全面执行ROHS认证标准


FPC品质保证:

一、通过RoHS标准检测,铅、镉、汞、六价铬、多溴联苯(PBB)、 多溴二苯醚(PBDE)等六种有害物质符合RoHS指令要求,

二、开短路功能性全面检测,

三、材料选用优质进口原材料。

基材:台虹、杜邦

覆盖膜:台虹、APLUS、RCCT

PI补强:日本宇部,台虹,SKC

黑孔及电镀药水:美国Mac Dermid

电磁膜:三惠,方邦,东洋

四、品质规范执行IPC-600

SMT贴片品质保证

贴片电子物料按BOM表执行选用原装物料


匠心精神 精益求精

10年专注FPC排线研发生产
获得不止上百家客户的认可,您还在犹豫什么?

FPC排线客户

立即咨询 免费打样

FPC排线工艺参数:

FPC软板参数

项目

内容

常规

特殊

1

FPC层数

1-8层

2

FPC生产板尺寸(最大/最小)

1200mm×250mm

3

FPC生产板厚度

0.060mm—0.2mm

4

FPC钻孔孔径(最大)

6.5mm

5

FPC钻孔孔径(最小)

0.15mm

0.1mm

6

FPC钻孔孔径公差

±0.025mm

7

FPC孔内铜厚

Min8μm Max38μm

8

FPC蚀刻最小线宽/线距

0.05/0.055 mm

0.04/0.045 mm

9

FPC蚀刻公差

±10%

10

FPC图形对孔位精度

±2mil

11

FPC冲孔机最大冲孔孔径

φ3.175mm

12

FPC冲孔机最小冲孔孔径

φ2.0mm

13

FPC冲孔机最大冲孔厚度

0.3mm

14

FPC热固化油墨位置公差

±0.15mm

15

FPC绿油桥(最小)

0.1mm

16

FPC最小电测试焊盘

8mil*8mil

17

FPC最小电测试焊盘距离

8mil

18

FPC外形尺寸最小公差

±1mm

0.05mm



产品展示

FEATURES

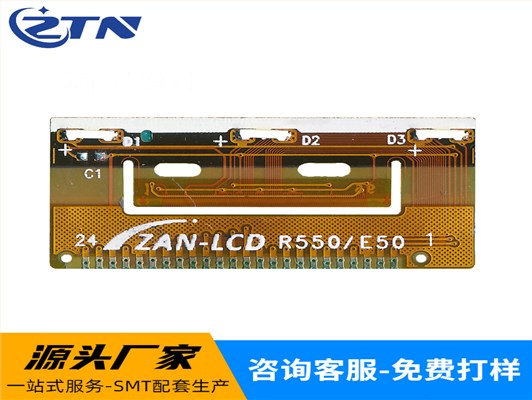

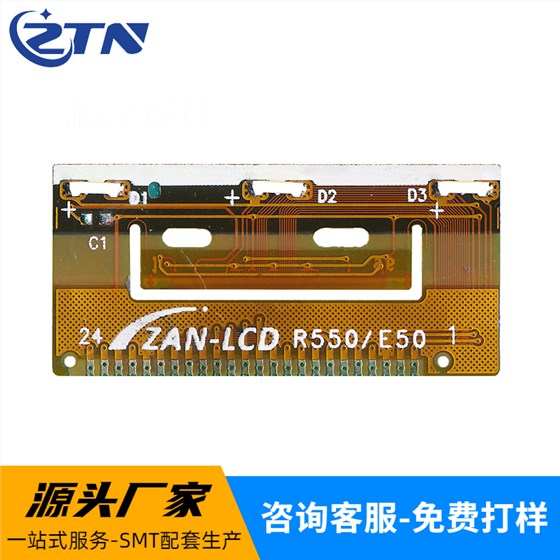

R550E50正面+LOGO

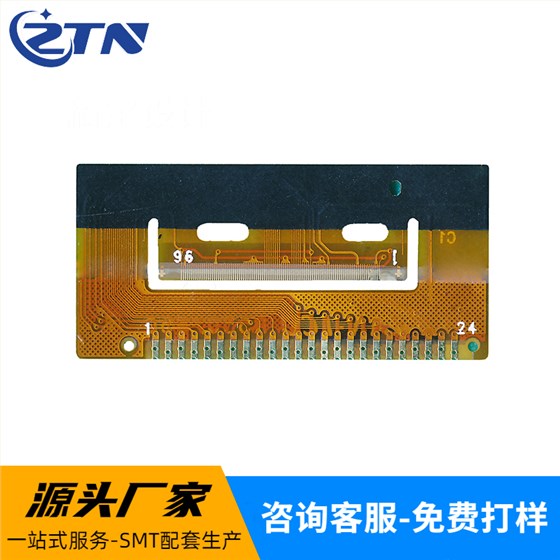

R550E50反面+LOGO

生产实力

PRODUCTION ABILITY

引进多台进口设备,多条全自动生产线,常规产品备有大量库存;下单3天内即可发货,货源有保证;质检人员层层把关,保证高品质产品的输出;根据客户需求,可提供定制服务。

FPC排线生产厂家=

产品应用

APPLICATIONS

广泛应用于手机,智能穿戴,工控医疗,汽车,无线,模组电容等。

FPC排线应用范围
