FPC排线补强工艺有哪些流程？

FPC补强主流程

FPC补强贴合

热压性补强:  在一定温度下，补强胶片的热硬化胶开始熔化使补强胶片粘在制品上，使补强定位。

感压性补强:  无需加热，补强就能粘在制品上。

FPC补强压合

热压性补强：利用高温将补强胶片的热硬化胶熔化，并利用适当压力或抽真空使补强胶片紧密贴合在制品上。

感压性补强：无需加热，制品经过冷压机压合

熟化

针对热压性补强：压合时压力较小，时间短，补强的热硬化胶没有完全老化，需再经过高温长时间的烘烤，使胶完全老化，增加补强与制品的附着性。

FPC补强使用设备介绍

冷藏柜：存放需冷藏之补强胶片

预贴机(C/F贴合机)：贴合热压性补强胶片

手动贴合治具：贴合冷压性补强胶片

真空机：对热压性补强贴合完成品进行压合

80吨快压机：对PI类较薄的热压性补强贴合完成品进行压合

冷压机：对冷压性补强进行压合

烘箱：烘烤热压性补强压合完成品

补强胶片(Stiffener Film)

FPC排线补强胶片：补强FPC的机械强度, 方便表面实装作业.常见的厚度有5mil与9mil.

FPC补强接着剂：是一种热硬化胶或感压性胶,厚度依客戶要求而決定.

FPC补强离形纸：避免接着剂在压着前沾附异物.

依材料卡上要求将需冷藏之补强胶片按要求存放

冷藏温度：1~9℃,冷藏条件下保质期3个月

在室温下存放不能超过8小时

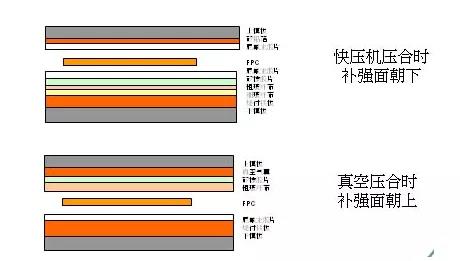

模板结构图
