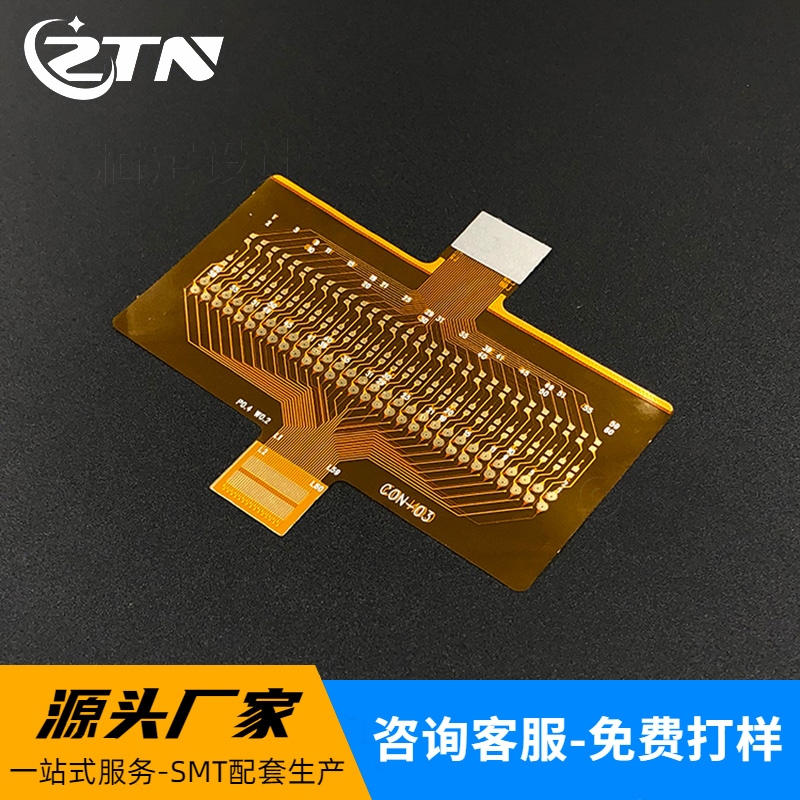

60pin板对板FPC转接排线
FPC类型:60pin板对板FPC转接排线
FPC公差:±0.03mm
FPC厚度:0.13mm
FPC表面处理:沉金1迈
关于FPC:加急样板24-48小时 / 样板1-3天出货全国服务热线:134-1043-4919
FPC是Flexible Printed Circuit的简称,又称软性线路板、柔性印刷电路板,挠性线路板,简称软板或FPC;FPC排线运用于手机、笔记本电脑、PDA、数码相机、LCM等电子产品。FPC排线是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性,可挠性印刷电路。
产品参数
PRODUCT PARAMETERS
型号: |
Pitch 0.3mm test FPC |
机械刚性: |
柔性 |
层数: |
双面 |
产品厚度: |
0.1MM±0.03 |
小孔径: |
0.15 φ |
阻焊膜/阻焊油: |
黄色覆盖面、白色字符油墨铜 |
基材: |
铜/有胶AR+FR4覆铜板 |
绝缘材料: |
有机树脂 |
基材类型: |
电解箔 |
耐温测试: |
热冲击288°C 10SEC |
加工周期: |
样品15天、量产15-20天 |
保质期: |
12个月 |
补强材料: |
FR4 |
储存环境: |
避光真空储存、温度<259C湿度< 70% |
线宽线距: |
0.055/0.05 |
实力FPC排线厂家 您身边的诚信FPC生产厂家
3天出样7天出货、日产量百万以上、品质保障 优质价廉、省钱专家 定制方案
(24 小时加急打样)
严控品质
IPC2级标准高品质FPC,精堪工艺、精细工艺,品质看得见
精良加工
接触性能良好方便产品结构安装,选用高品质材质,由我们精心制造,有质感且耐用
精堪工艺
产品精堪工艺,边缘无毛刺外形美观,贴合市场产品
严格检测
产品严格经过多道设备工序扫描检查及检测,确保焊接的可靠性
支持定制
支持OEM、ODM代工,从图纸设计到线路板制作及SMT加工,一站式服务配合供应商
全面推行ISO9001质量体系认证,全面执行ROHS认证标准
FPC品质保证:
一、通过RoHS标准检测,铅、镉、汞、六价铬、多溴联苯(PBB)、 多溴二苯醚(PBDE)等六种有害物质符合RoHS指令要求,
二、开短路功能性全面检测,
三、材料选用优质进口原材料。
基材:台虹、杜邦
覆盖膜:台虹、APLUS、RCCT
PI补强:日本宇部,台虹,SKC
黑孔及电镀药水:美国 Mac Dermid
电磁膜:三惠,方邦,东洋
四、品质规范执行IPC-600
SMT贴片品质保证
贴片电子物料按BOM表执行选用原装物料
匠心精神 精益求精
10年专注FPC排线研发生产
获得不止上百家客户的认可,您还在犹豫什么?
立即咨询 免费打样
FPC排线工艺参数:
FPC软板参数
项目
内容
常规
特殊
1
FPC层数
1-8层
2
FPC生产板尺寸(最大/最小)
1200mm×250mm
3
FPC生产板厚度
0.060mm—0.2mm
4
FPC钻孔孔径(最大)
6.5mm
5
FPC钻孔孔径(最小)
0.15mm
0.1mm
6
FPC钻孔孔径公差
±0.025mm
7
FPC孔内铜厚
Min8μm Max38μm
8
FPC蚀刻最小线宽/线距
0.05/0.055 mm
0.04/0.045 mm
9
FPC蚀刻公差
±10%
10
FPC图形对孔位精度
±2mil
11
FPC冲孔机最大冲孔孔径
φ3.175mm
12
FPC冲孔机最小冲孔孔径
φ2.0mm
13
FPC冲孔机最大冲孔厚度
0.3mm
14
FPC热固化油墨位置公差
±0.15mm
15
FPC绿油桥(最小)
0.1mm
16
FPC最小电测试焊盘
8mil*8mil
17
FPC最小电测试焊盘距离
8mil
18
FPC外形尺寸最小公差
±1mm
0.05mm
产品展示
FEATURES
生产实力
PRODUCTION ABILITY
引进多台进口设备,多条全自动生产线,常规产品备有大量库存;下单3天内即可发货,货源有保证;质检人员层层把关,保证高品质产品的输出;根据客户需求,可提供定制服务。
=
FPC排线工艺参数:
FPC软板参数
项目
内容
常规
特殊
1
FPC层数
1-8层
2
FPC生产板尺寸(最大/最小)
1200mm×250mm
3
FPC生产板厚度
0.060mm—0.2mm
4
FPC钻孔孔径(最大)
6.5mm
5
FPC钻孔孔径(最小)
0.15mm
0.1mm
6
FPC钻孔孔径公差
±0.025mm
7
FPC孔内铜厚
Min8μm Max38μm
8
FPC蚀刻最小线宽/线距
0.05/0.055 mm
0.04/0.045 mm
9
FPC蚀刻公差
±10%
10
FPC图形对孔位精度
±2mil
11
FPC冲孔机最大冲孔孔径
φ3.175mm
12
FPC冲孔机最小冲孔孔径
φ2.0mm
13
FPC冲孔机最大冲孔厚度
0.3mm
14
FPC热固化油墨位置公差
±0.15mm
15
FPC绿油桥(最小)
0.1mm
16
FPC最小电测试焊盘
8mil*8mil
17
FPC最小电测试焊盘距离
8mil
18
FPC外形尺寸最小公差
±1mm
0.05mm
FPC软板参数
项目
内容
常规
特殊
1
FPC层数
1-8层
2
FPC生产板尺寸(最大/最小)
1200mm×250mm
3
FPC生产板厚度
0.060mm—0.2mm
4
FPC钻孔孔径(最大)
6.5mm
5
FPC钻孔孔径(最小)
0.15mm
0.1mm
6
FPC钻孔孔径公差
±0.025mm
7
FPC孔内铜厚
Min8μm Max38μm
8
FPC蚀刻最小线宽/线距
0.05/0.055 mm
0.04/0.045 mm
9
FPC蚀刻公差
±10%
10
FPC图形对孔位精度
±2mil
11
FPC冲孔机最大冲孔孔径
φ3.175mm
12
FPC冲孔机最小冲孔孔径
φ2.0mm
13
FPC冲孔机最大冲孔厚度
0.3mm
14
FPC热固化油墨位置公差
±0.15mm
15
FPC绿油桥(最小)
0.1mm
16
FPC最小电测试焊盘
8mil*8mil
17
FPC最小电测试焊盘距离
8mil
18
FPC外形尺寸最小公差
±1mm
0.05mm
产品展示
FEATURES
![板对板FPC转接排线 板对板FPC转接排线](/uploadfiles/pictures/cptpjlogo/20210926105555_4499.jpg)
![FPC排线生产厂家 FPC排线生产厂家](/uploadfiles/pictures/product/20191230105500_2621.jpg)
产品应用
APPLICATIONS
广泛应用于手机,智能穿戴,工控医疗,汽车,无线,模组电容等。
